Rozdělovač podlahového vytápění – 6 okruhů – mosaz – Dewarm

Rozdělovač podlahového vytápění patří mezi nejdůležitější prvky topného celého systému.

Jeho hlavní úlohou je řídit teplotu, průtok a implicitně snižovat náklady na provoz.

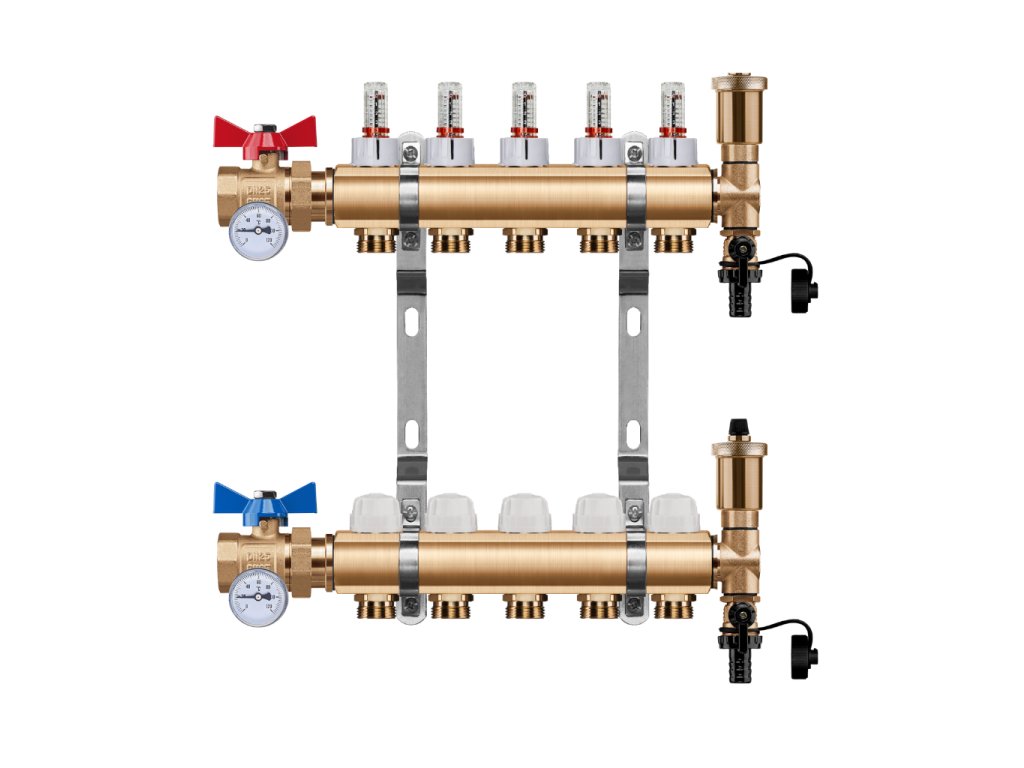

• Sestavený mosazný rozdělovač se skládá ze vstupní části a vratné části s vnitřním závitem 1″.
• Tělo rozdělovače jsou namontovány na konzolích s gumovými vložkami pohlcující hluk a vibrace.

Vybavení - vstupního tělo

• Regulátory průtoku (hodnota průtoku 0-5 l/min) pro přesnou regulaci bez použití nářadí.
• 6 mosazných vývodů se závitem 3/4 ″ euroconus
• 1 sada mosazných 1/2 ″ plnících / vypouštěních ventilů s automatickým odvzdušňovacím ventilem.

Vybavení - návratové tělo

• Termostatické ventily pro elektro pohony (M30 x 1,5 mm, zdvih ventilu 2,9 mm) s ochrannými krytkami
• 6 mosazných vývodů se závitem 3/4 ″ euroconus
• 1 sada mosazných 1/2 ″ plnících / vypouštěních ventilů s automatickým odvzdušňovacím ventilem.

Specifikace

Materiál:

• Tělo rozdělovače: mosaz CW617N
• 3/4 ″ šroubení: mosaz.
• Sklo průtokoměru: EMS Grilamid TR55, který nabízí UV a LX ochranu
• Kulové uzávěry mosazný 1" s teploměry - vstup červený, výstup modrý

Rozměry:

• Šířka: 415 mm
• Výška: 410 mm
• Hloubka: 100 mm
• Montážní rozteč: 235 mm
• Hmotnost: 4,9 kg

Technické údaje:

• Provozní teplota (max) 70° C
• Provozní tlak (max) 6 bar

Doporučená instalační skříň - Podomítková

• pro tento rozdělovač s uzavíracími ventily: PEM 2 - 440mm
• pro tento rozdělovač s uzavíracími ventily doplněnou o Směšovací čerpadlovou sestavu: PEM 4 - 720 mm

Doporučená instalační skříň - Nadomítková

• pro tento rozdělovač s uzavíracími ventily: NM 2 - 480 mm
• pro tento rozdělovač s uzavíracími ventily doplněnou o Směšovací čerpadlovou sestavu: NM 4 - 760 mm
